1. 왜 '실리콘'이며, 어떤 '결정면'이 중요할까?
웨이퍼 표면에 원자가 어떻게 배열되어 있는지(결정면)에 따라 반도체의 전기적 특성이 크게 좌우됩니다.
- 왜 수많은 물질 중 실리콘(Si)일까? 지구상에서 가장 풍부한 자원(모래) 중 하나라 가격이 저렴하고, 고온에서도 특성이 안정적입니다. 특히 절연막 역할을 하는 고품질의 산화막(SiO2)을 쉽게 형성할 수 있다는 것이 가장 큰 장점입니다.
실리콘은 1.1eV의 적절한 에너지 밴드의 값을 가짐

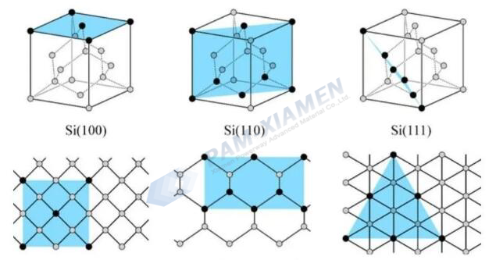

- 어떤 방향의 결정면을 선호할까? 일반적으로 현대의 집적회로(CMOS) 제조에는 (100) 면을 가진 실리콘 웨이퍼를 가장 많이 사용합니다.
(100)면의 경우 산화막이 형성되면 산소 원자와 결합이 아주 잘 맞아 떨어지기에 (110) (111)면들에 비해 계면 결함이 적다
. 따라서 산화막이 형성된 후의 최종 계면 결함은 (100)면이 압도적으로 적기에 전자가 방해물 없이 원활하게 흐를 수 있다.
2. 실리콘 잉곳(Ingot) 만들기: 초크랄스키(Cz) 법
웨이퍼를 만들기 위해서는 먼저 커다란 둥근 기둥 모양의 실리콘 잉곳(Ingot)을 만들어야 합니다. 이때 가장 대표적으로 사용되는 방법이 초크랄스키(Czochralski) 결정 성장법입니다.
- 고순도의 다결정 실리콘 원재료를 고온으로 가열하여 용융(Melt) 시킵니다.
- 용융된 실리콘 용액에 원하는 결정 방향을 가진 시드(Seed, 종자 결정)를 담급니다.
- 시드를 천천히 회전시키며 위로 끌어 올립니다.
- 용액 상태의 실리콘이 시드의 결정 구조를 그대로 따라가며 고체화되어 거대한 단결정 잉곳이 완성됩니다.
3. 잉곳에서 웨이퍼로! 가공 및 연마 공정
완성된 잉곳을 우리가 아는 얇고 둥근 웨이퍼로 만들기 위해서는 정밀한 가공 과정이 필요합니다.
- 1단계: 절단 (Sawing) 다이아몬드 톱날 등을 이용해 잉곳을 얇은 웨이퍼 형태로 썰어냅니다. 하지만 물리적으로 썰어냈기 때문에 표면이 거칠고 결함이 많은 상태입니다.
- 2단계: 화학적 기계적 연마 (CMP, Chemical Mechanical Polishing) 거친 표면을 거울처럼 매끄럽게 만드는 공정입니다. 나노 입자로 구성된 연마제(Slurry)와 화학 성분을 섞어 웨이퍼 표면에 원을 그리듯 문질러 연마합니다. 이 과정을 거치면 결정면이 평탄하고 광택이 우수한 웨이퍼가 탄생하며, 잉곳이 가지고 있던 고유의 결정면을 그대로 유지하게 됩니다.
4. 무결점을 향해! 웨이퍼 검사 및 평가
반도체 공정에 투입되기 전, 웨이퍼는 표면에 아무런 결함이나 불순물이 없는 무결점 상태여야 합니다. 이를 확인하기 위해 정밀한 검사를 진행합니다.
- 레이저 산란법 (Laser Scattering): 웨이퍼 표면에 레이저를 쏜 뒤, 반사되거나 산란되는 빛을 측정합니다. 이를 통해 표면의 미세한 요철이나 스크래치, 파티클(결함) 등을 찾아냅니다.
- 4점 측정법 (4-Point Probe): 웨이퍼 표면에 4개의 탐침을 접촉시켜 전류를 가하고, 일정한 거리에서의 전압 차이를 측정합니다. 이를 통해 웨이퍼의 전기 전도도(저항)를 측정하며, 이 값을 바탕으로 웨이퍼 내의 도핑 농도를 정확하게 산출할 수 있습니다.
5. 웨이퍼의 발전 트렌드: "더 크게, 더 많이!"
과거부터 현재까지 실리콘 웨이퍼의 직경은 꾸준히 커져 왔습니다. (100mm ➔ 300mm ➔ 450mm 연구 등)
- 직경이 커지는 이유: 웨이퍼의 크기가 커질수록 한 번의 공정으로 만들어낼 수 있는 반도체 칩의 수가 기하급수적으로 증가하기 때문입니다. 이는 곧 버려지는 테두리 면적을 줄이고 생산성을 극대화하여 원가를 절감하는 핵심 경쟁력이 됩니다.
